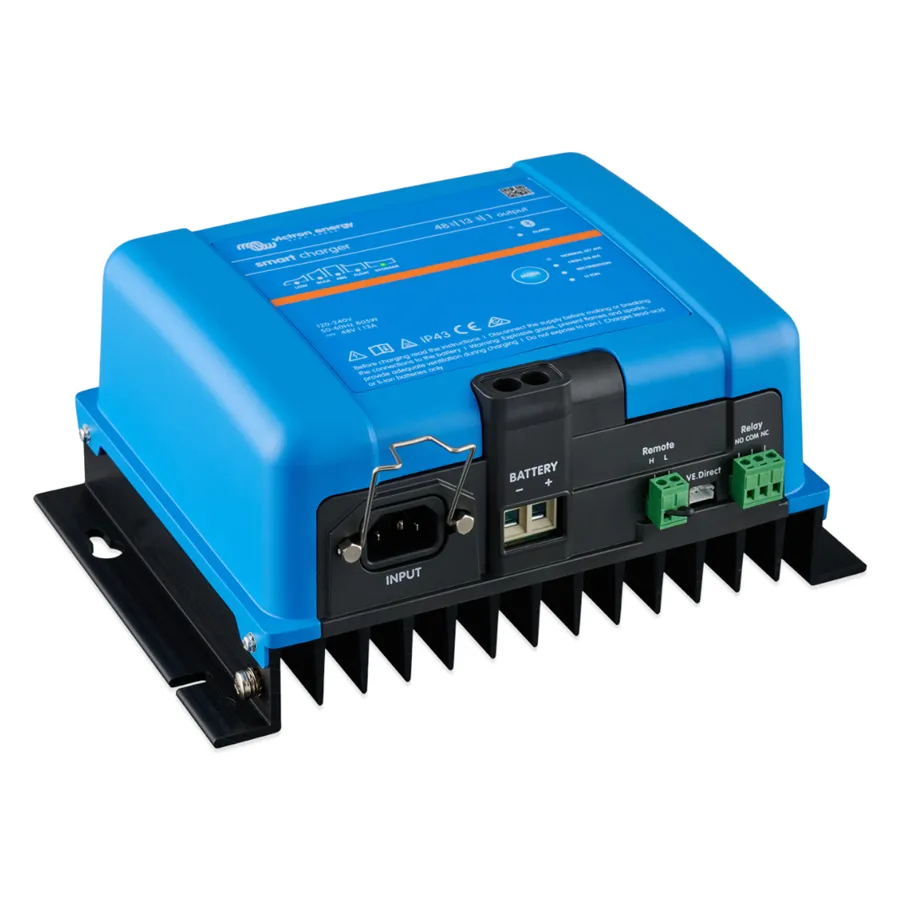

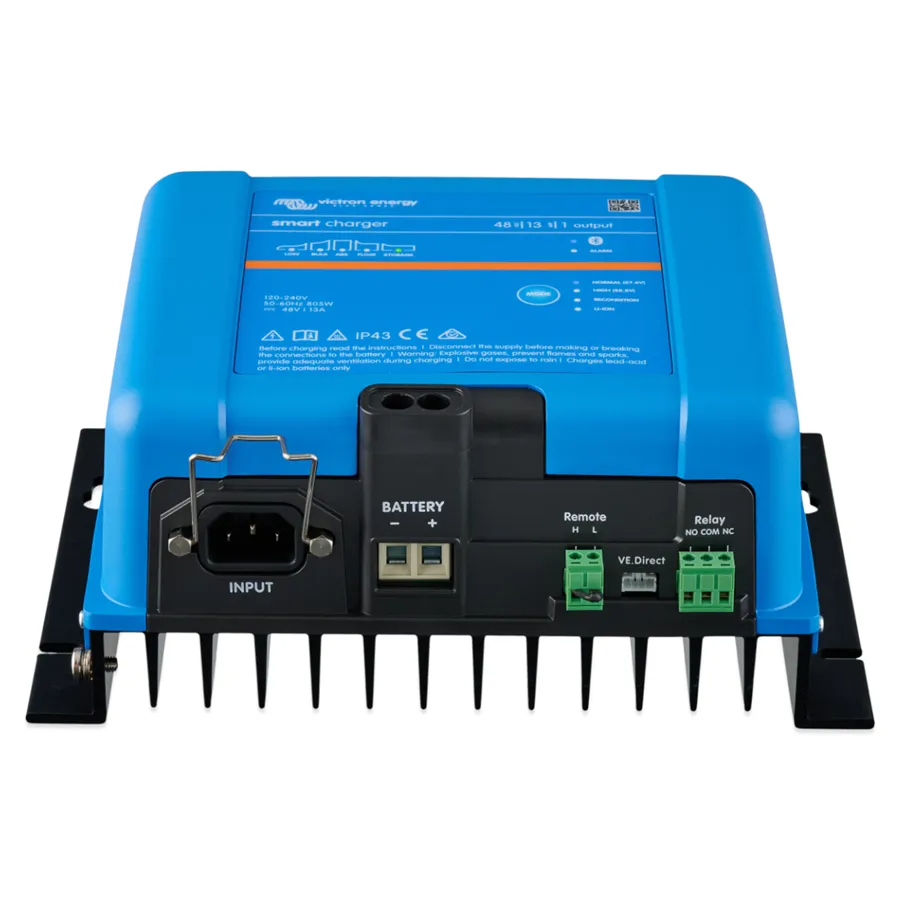

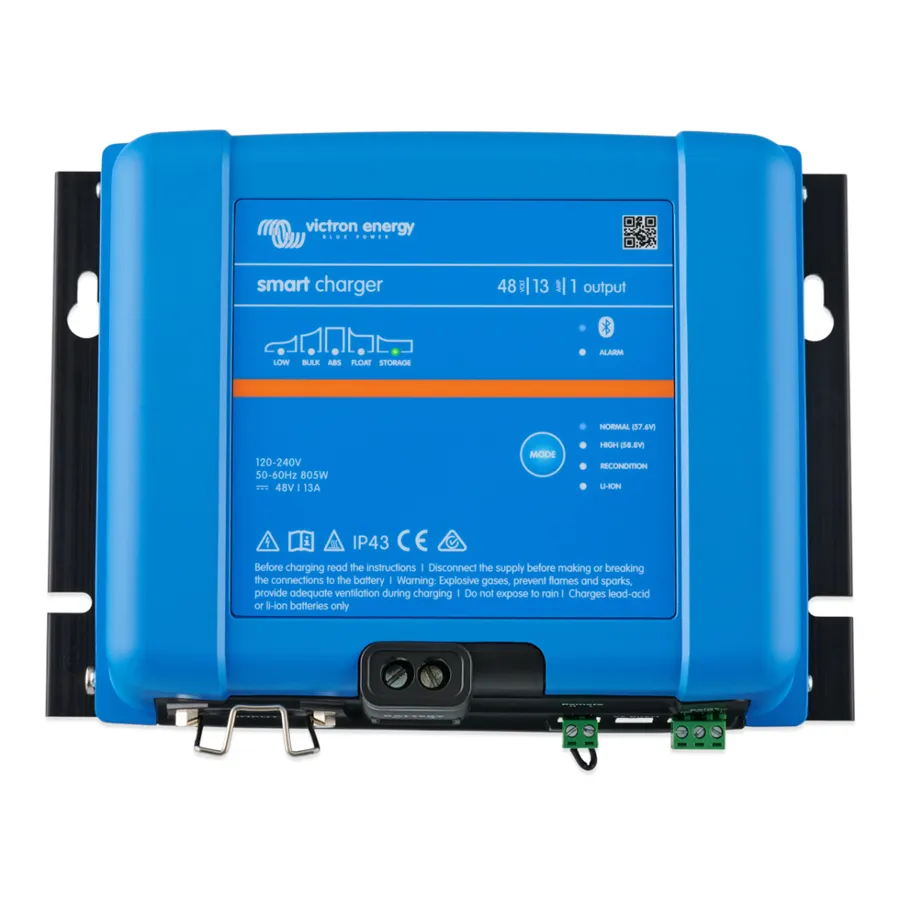

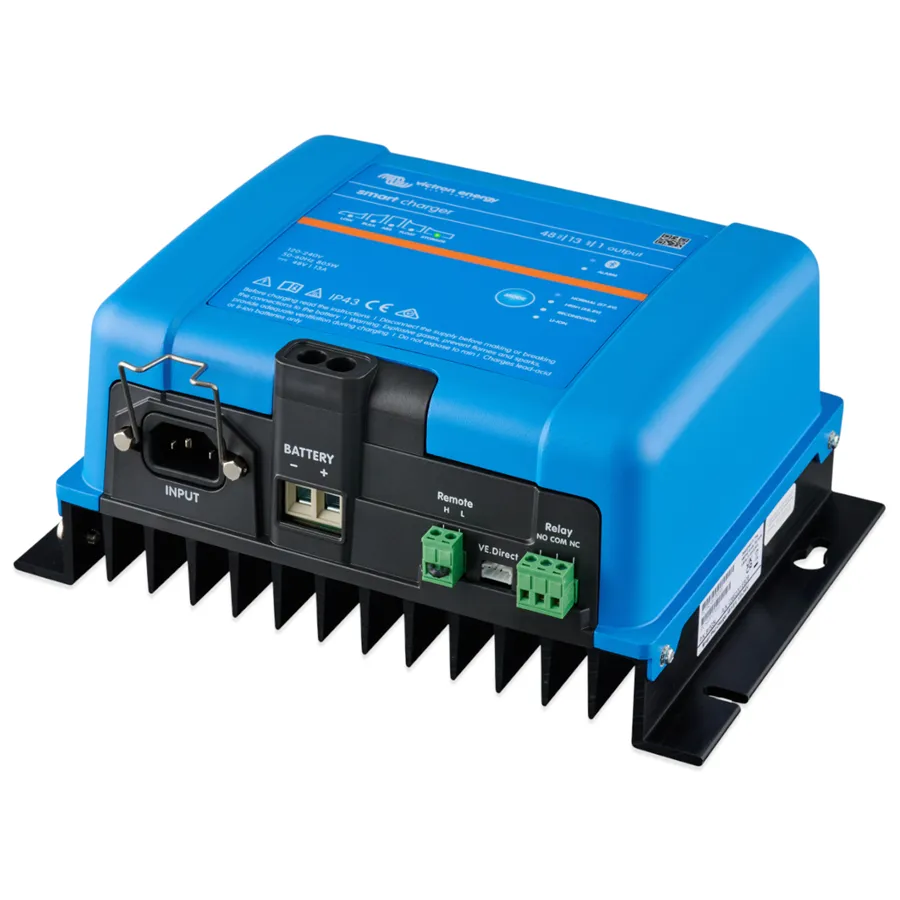

Victron Energy Smart IP43 Charger 48/13 (1) je inteligentní, plně programovatelná nabíječka určená pro nabíjení 48V bateriových systémů s maximálním nabíjecím proudem 13 A. Je vybavena jedním nabíjecím výstupem, šestistupňovým adaptivním nabíjecím algoritmem a vestavěným Bluetooth pro bezdrátové nastavení, monitorování a ovládání prostřednictvím aplikace VictronConnect.
Nabíječka automaticky přizpůsobuje proces nabíjení aktuálnímu stavu a způsobu používání baterie. Podporuje různé typy olověných akumulátorů i lithiové baterie LiFePO₄. Díky vysoké účinnosti až 96 %, přirozenému pasivnímu chlazení a možnosti vzdáleného monitorování je vhodná pro nabíjení baterií v lodích, karavanech i dalších bateriových systémech.
Hlavní vlastnosti a funkce:
Vestavěné Bluetooth
Nabíječka je vybavena integrovaným Bluetooth Smart, které umožňuje bezdrátovou komunikaci s aplikací VictronConnect. Pomocí chytrého telefonu, tabletu nebo jiného kompatibilního zařízení lze nabíječku nastavovat, monitorovat, ovládat a aktualizovat její firmware.
Bluetooth také umožňuje synchronizaci více nabíječek Smart IP43 Charger prostřednictvím sítě VE.Smart Networking.
Šestistupňové adaptivní nabíjení
Smart IP43 Charger využívá adaptivní šestistupňový nabíjecí algoritmus:
- Bulk – nabíjení maximálním proudem
- Absorption – absorpční nabíjení
- Recondition – regenerace baterie
- Float – udržovací nabíjení
- Storage – skladovací režim
- Refresh – pravidelné obnovovací nabíjení
Adaptivní systém automaticky optimalizuje nabíjecí proces podle způsobu používání baterie. Při mělkém vybití zkracuje dobu absorpce, aby nedocházelo ke zbytečnému přebíjení. Po hlubokém vybití naopak dobu absorpce prodlužuje, aby bylo zajištěno úplné nabití baterie.
Ochranný režim BatterySafe
Funkce BatterySafe chrání baterii před poškozením způsobeným nadměrným plynováním. Pokud je nastaven vysoký nabíjecí proud a vysoké absorpční napětí, nabíječka po dosažení napětí, při kterém začíná plynování, automaticky omezuje rychlost dalšího zvyšování napětí.
Skladovací režim Storage
Pokud baterie není po dobu 24 hodin vybíjena, nabíječka automaticky přejde do skladovacího režimu Storage. V tomto režimu se sníží udržovací napětí, čímž se omezuje plynování a koroze kladných desek olověné baterie. Jednou týdně se napětí zvýší na absorpční úroveň. Tím se omezuje stratifikace elektrolytu a sulfatace, které patří mezi příčiny předčasného stárnutí olověných akumulátorů.
Podpora lithiových baterií LiFePO₄
Nabíječka podporuje také nabíjení lithiových baterií LiFePO₄. Pro tyto baterie je k dispozici samostatný nabíjecí režim s třístupňovým nabíjecím algoritmem.
Pomocí vstupu pro dálkové zapnutí a vypnutí lze nabíječku propojit s kompatibilním systémem BMS, který může řídit její provoz. Nabíjecí napětí a proud lze také nastavovat prostřednictvím Bluetooth.
Plně programovatelný nabíjecí algoritmus
Nabíjecí algoritmus lze individuálně nastavit pomocí aplikace VictronConnect přes Bluetooth nebo prostřednictvím rozhraní VE.Direct.
Tlačítkem MODE lze zvolit jeden ze tří přednastavených režimů:
- Normal – standardní nabíjení
- High – nabíjení s vyšším absorpčním napětím
- Lithium – nabíjení lithiových baterií
Nabíječka umožňuje také nastavení sníženého nabíjecího proudu. U modelu 48/13(1) je v tomto režimu nabíjecí proud omezen na 6,5 A.
Automatická kompenzace úbytku napětí
Nabíječka automaticky kompenzuje úbytek napětí na DC kabelech. Při zvyšujícím se nabíjecím proudu mírně zvyšuje výstupní napětí, aby vyrovnala ztráty způsobené odporem kabeláže.
Externí snímání napětí a teploty baterie
Pomocí volitelného příslušenství Smart Battery Sense, SmartShunt nebo BMV-712 Smart Battery Monitor lze bezdrátově přenášet informace o napětí a teplotě baterie do jedné nebo více nabíječek Smart IP43 Charger.Komunikace probíhá prostřednictvím Bluetooth sítě VE.Smart Networking a umožňuje přesnější řízení nabíjecího procesu podle skutečných hodnot baterie.
Synchronizované nabíjení
Při propojení dvou nebo více nabíječek Smart IP43 Charger do sítě VE.Smart Networking lze synchronizovat jejich nabíjecí proces. Jednotlivé nabíječky pak spolupracují při nabíjení společné bateriové sestavy, což přispívá k efektivnějšímu nabíjení a prodloužení životnosti baterií.
VE.Direct konektor
Komunikační rozhraní VE.Direct umožňuje kabelové připojení nabíječky k zařízení GX, například Cerbo GX, k počítači nebo dalším kompatibilním zařízením.
Při připojení k zařízení GX s internetovým přístupem lze využívat vzdálené monitorování prostřednictvím VRM Portal, včetně funkce Instant Readout v aplikaci VictronConnect.
Programovatelné relé
Nabíječka disponuje programovatelným přepínacím relé, které lze nakonfigurovat pomocí Bluetooth nebo rozhraní VE.Direct. Relé může reagovat na alarmové stavy nebo jiné definované události.
Dálkové zapnutí a vypnutí
Nabíječka je vybavena dvoupólovým konektorem Remote H a Remote L, který umožňuje dálkové zapnutí a vypnutí pomocí externího spínače, relé nebo kompatibilního systému BMS.
Další vlastnosti:
- Jeden nabíjecí výstup pro připojení jedné bateriové sestavy
- Maximální nabíjecí proud 13 A
- Maximální účinnost 96 %
- Přirozené pasivní chlazení bez ventilátoru
- Možnost použití jako DC napájecí zdroj s nastavitelným výstupním napětím
- Ochrana proti přepólování baterie, zkratu na výstupu a přehřátí
- Teplotní kompenzace nabíjecího napětí
- Nízká vlastní spotřeba bez zatížení 1 W
- Kryt z hliníku s krytím IP43
- Široký rozsah vstupního střídavého napětí
- Součástí balení je pojistná spona napájecího konektoru
Základní parametry:
- Model: Smart IP43 Charger 48/13(1) 120–240V
- Jmenovité napětí baterie: 48 V
- Počet nabíjecích výstupů: 1
- Maximální nabíjecí proud: 13 A
- Nabíjecí proud v režimu sníženého výkonu: 6,5 A
- Vstupní AC napětí: 85–250 V AC
- Plný výkon od vstupního napětí: 100 V AC
- Spuštění od vstupního napětí: 90 V AC
- Vstupní DC napětí: 90–375 V DC
- Frekvence: 45–65 Hz
- Účiník: větší než 0,99
- Maximální účinnost při 230 V / 120 V AC: 96 % / 94 %
- Vlastní spotřeba bez zatížení: 1 W
- Zpětný odběr proudu z baterie: méně než 1 mA
- Nastavitelný maximální vstupní proud: 3–10 A
Nabíjecí napětí – režim Normal:
- Absorpční napětí: 57,6 V
- Udržovací napětí Float: 55,2 V
- Skladovací napětí Storage: 52,8 V
Nabíjecí napětí – režim High:
- Absorpční napětí: 58,8 V
- Udržovací napětí Float: 55,2 V
- Skladovací napětí Storage: 52,8 V
Nabíjecí napětí – režim Lithium:
- Absorpční napětí: 56,8 V
- Skladovací napětí Storage: 54 V
Ostatní parametry:
- Nabíjecí algoritmus: šestistupňový adaptivní, třístupňový pro Li-ion
- Programování: Bluetooth / VE.Direct
- Teplotní kompenzace: −64 mV/°C
- Bluetooth: integrované
- Bluetooth frekvence: 2402–2480 MHz
- Bluetooth vysílací výkon: +4 dBm
- Dálkové zapnutí/vypnutí: ano, dvoupólový konektor
- Programovatelné relé: přepínací, 5 A při 250 V AC / 5 A při 28 V DC
- Provozní teplota: −20 až +60 °C
- Jmenovitý nabíjecí proud do: +40 °C
- Omezení nabíjecího proudu při vyšší teplotě: lineárně až na 20 % při +60 °C
- Maximální vlhkost: 95 %, nekondenzující
- Chlazení: přirozená konvekce
- Materiál krytu: hliník
- Barva: modrá RAL 5012
- Připojení baterie: šroubové svorky 16 mm² (AWG6)
- AC připojení: IEC 320 C14 s pojistnou sponou
- Krytí: IP43
- Hmotnost: 2,7 kg
- Rozměry (v × š × h): 180 × 249 × 116 mm
Normy:
- Bezpečnost: EN 60335-1, EN 60335-2-29
- Emise: EN 55014-1, EN 61000-6-3, EN 61000-3-2
- Odolnost: EN 55014-2, EN 61000-6-1, EN 61000-6-2, EN 61000-3-3
- Vibrace: IEC 68-2-6
Upozornění:
Napájecí AC kabel není součástí dodávky a je nutné jej objednat samostatně. Pojistná spona napájecího konektoru je součástí balení.
